回転ピックアップB


RPM Pick-up

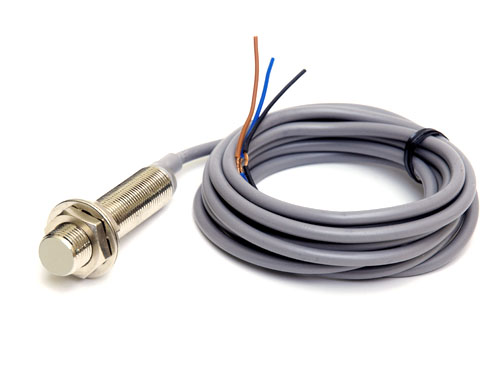

回転数ピックアップ(クランク角)センサー バレル型 KRS-B03


  • 金属の接近を検出するホール効果を利用した回転数ピックアップセンサー
  • Φ12mm バレル型
  • LEDにより、動作状態を確実に確認可能
  • 強力なマグネットを使用しており、歯車などの金属物を検出。
  • バレル型なので、フランジに貫通する等で設置可能。




製品概要

(クランク角センサー、クランクポジションセンサー、カムポジションセンサー、ギヤ歯センサー)
金属の接近を検出するホール効果を利用した回転数ピックアップセンサーです。
小型で強力なマグネットを使用しており、歯車などの金属物を検出できます。
バレル型なので、フランジに貫通する等で設置できます。

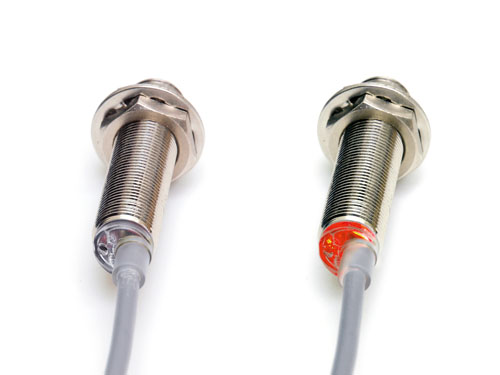

動作状態をLEDで確認可能

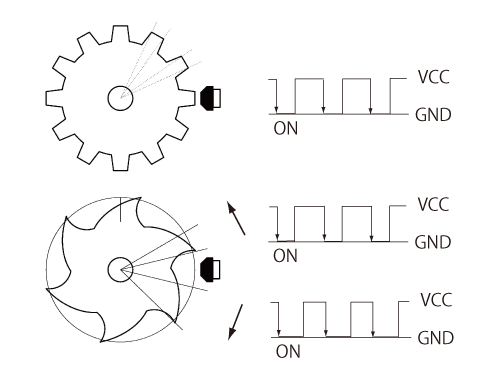

使用方法の例

カムシャフトセンサー
クランク角センサー
ギヤ歯センサー
エンジン回転数計測
モーター回転数計測
データロガーと接続して回転数の記録
金属の接近、周期データの取得など。



使用用途
エンジン制御
エンジン回転数計測
CNC旋盤など工作機械制御、計測
モーター回転数制御、計測
シリンダー位置検出


 型番  KRS-B03
 測定対象  金属
 検知距離  約 2.0mm 検知中 オンが継続
 動作表示  LEDによる動作表示 オン時 赤点灯
 測定機構  ハイスピード型
 オープンコレクタ47Kオームでプルアップ
 入力インピーダンス2Ω
 反応速度  ON 200nS / OFF 10uS (80%:対象物による)
 使用電圧  DC 4 から 24V
 出力電圧  電源電圧-1V
 最大出力電流  20mA
 スイッチング速度  10kHz
 配線  茶色 +電源 , 青色 グランド , 黒 出力
 温度範囲  -40℃ から 105℃
 質量  約40g (センサー本体)
 センサー長  50mm
 ケーブル長  180cm
 フィッティングサイズ  M12 x 1.0mm (M12ナットx2個付属)
 BUY  ご購入はこちらからどうぞ



■使用上の注意
本製品は、鉄、コバルト、ニッケルなど磁石に付く金属以外は検出できません。
対象物との衝突など、衝撃を与えないでください。
電源を逆接しないようにご注意ください。
半導体製品につき、静電気等にご注意ください。
出力端子のショートや定格を超える電圧や電流を流さないでください。
瞬間でも最大定格を超えた状態にしないでください。
高温下での連続使用は、磁力の低下と共に性能が劣化する場合があります。
強力な磁力を持っていますので、保存環境や取り扱いにご注意ください。
防水機能はありません。

■ 利用上のご注意
使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は記載されている条件下、または一般的な状況下における代表的な値で個々の状況における測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについて一切の責任を負いません。 本製品は特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼしたりする恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など)への利用を想定していません。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
