ノックアナライザ


DEKA エンジンノックアナライザー


・Windows PC のUSBポートに接続するだけで、ノック信号を取得、解析。
・PC にヘッドフォンを接続すると、ノック音をリアルタイムにモニター可能。
・バンドパスフィルタにより、ヘッドフォン出力もフィルタリング。
・ボア径を設定すると、バンドパスフィルターがノック周波数に自動調整。
・リアルタイム解析の他、信号を保存して後から自由な解析が可能。
・ウォーターフォール、スペクトルアナライザー、スコープチャートが利用可能。
・周波数帯域が広いため、倍周波を利用した解析も可能。
・エンジンノックだけでなく、振動解析や回転数計測用途にもご利用可能。
・グラフチャートのスクリーンショット画像の保存。
・2チャンネルの同時取得が可能です(2chはオプションのセンサー必要)

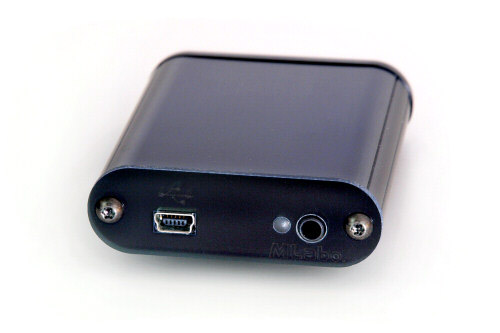

Digital Engine Knock Analyzer ”DEKA” は、ノックセンサー、USBインターフェイス本体、ソフトウェアーによるエンジンノック解析セットです。

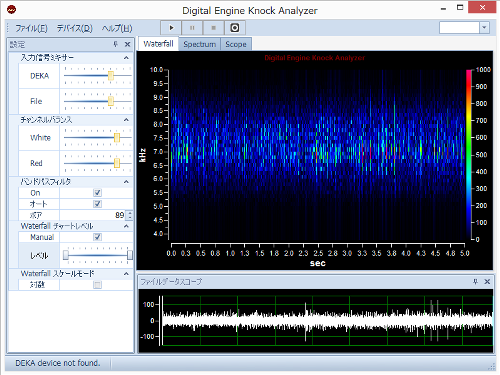

DEKA ノック(音響・振動)解析ソフトウェアー

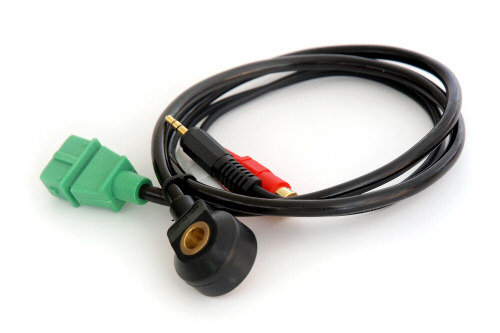

付属ノックセンサーセット x1

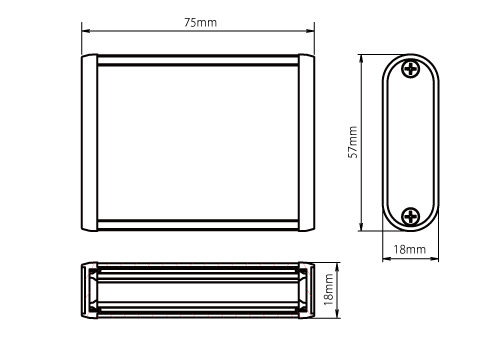

DEKAユニット 寸法図

■ 動作環境

 コンポーネント  動作必要条件
 OS

 Windows 10 , 8 , 7 , Vista 32/64ビット、XP 32ビット

 CPU  Pentium 同等プロセッサ 1.5GHz以上
 RAM  Windows XP 800MB以上、Windows Vista,7 1GB以上
 周波数特性  ハードウエア 20Hz~20KHz
 ソフトウエア上で 100Hz~17.8KHz バンドパス
 PCインターフェイス  USB2.0 ポート必須
 導入環境  CD-ROM(またはDVDドライブ)、インターネット接続環
 ハードディスク  600MB以上の空き容量(.NET Framework 4を含む)
 (うち DEKA にて必要部分は100MB以上)
 ディスプレィ解像度  XGA 1024x768 以上
 付属品  本体 (USB-ノックセンサー インターフェイスユニット) x1
 2分割センサー接続ケーブル (Φ3.5mm RCAx2分割) x1
 ノックセンサーセット 2m x1
 USBケーブル x1
 ソフトウエア CD-ROM x1
 価格  ¥38,000
 BUY  購入はこちらからどうぞ

Waterfall チャート 表示周波数範囲 100Hz ~ 17.8KHz
それぞれのOSで、最新のサービスパックが適用されている必要があります。

DEKAソフトウエア バージョン履歴

■ ご注意
mlabo. は使用方法などについてサポートをしておりませんので、販売店、または該当製品の開発実績のある開発メーカー様などにご相談ください。 開発のご依頼、OEM、製品採用などにつきましては、お問い合わせフォームよりご連絡ください。 データ値は一般状況下における代表的な値で測定結果の精度について保証できません。 製品の使用により発生した損害や人災などについてmlabo. は一切の責任を負いません。 本製品を特別に高い品質や信頼性が要求される用途、その故障や誤作動が直接人命を脅かしたり人体に危害を及ぼす恐れのある機器、発火や爆発などの可能性のある機器 (原子力制御機器、航空宇宙機器、輸送機器、交通信号機器、燃焼制御、医療機器、各種安全装置など) には、絶対に使用しないでください。 保証期間を定めている製品以外(センサー、電子デバイスなど)は初期不良のみの対応となりますのでご了承ください。

・仕様や販売価格は、性能向上のため予告無く変更になる場合があります。
・記載されている特徴、機能、仕様、価格などは、掲載時点での情報です。
・価格は希望小売価格につき、消費税を含んでおりません。(別途消費税が必要です)
