ブレーキフルード・オイル圧力センサー KPS-BPシリーズ


・500psi(34.475bar) から 5000psi(344.75bar)まで4種
・温度補正、較正済みでアンプを内蔵
・電源電圧 5V で使いやすい
・0.5V から 4.0V フルスケール出力でデータロガーに簡単接続可能
・最大出力電圧 4.5V
・フルスケール精度±0.25%
・応答速度 2mS以下
・接液面材質は300番台ステンレススチール、Haynes214合金
・ブレーキ圧に対応するため、ゴム製シールを一切使用しない
・補償温度範囲 -40℃から125℃
・保護等級IP65以上




製品概要
媒体分離型金属ダイアフラムを使用したブレーキ圧力センサー。
液体と接触する部分がすべて金属で、ブレーキオイルを含む様々な液体に使用できます。
ASIC(Application Specific Integrated Circuit)技術による高精度な計測を実現します。


使用用途の例

  • ディーゼルエンジン
  • 冷蔵、冷凍、空調設備
  • 工作機械
  • 産業機械
  • 油圧機械
  • ブレーキシステムなど





接続配線

  • ケーブル式
    • 白 ・・・ 出力
    • 赤 ・・・ +5V
    • 黒 ・・・ GND

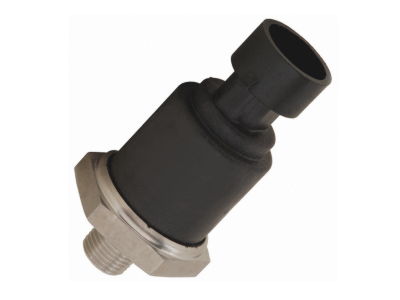

  • コネクタ式


センサーのコネクタを見る (防水コネクタセット付属)


ブレーキ圧力センサー 特性

 品名  液体圧力センサー (ブレーキオイル対応)
 品番  KPS-BP05LW       500psi (34.475bar)
 KPS-BP1KHC     1000psi (68.95bar)
 KPS-BP3KHC     3000psi (206.85bar)
 KPS-BP5KHW    5000psi (344.75bar)
 圧力形式  密閉ゲージ

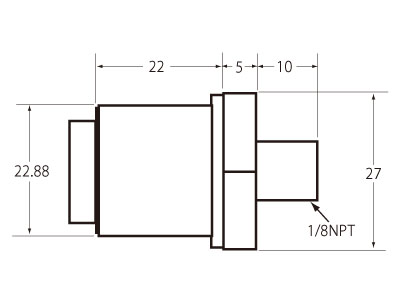

 ポート形状  1/8 インチ NPT
 出力  ゼロ出力+0.5V から フルスケール+4.0V
 最大出力 4.5V (圧力-電圧 比例出力)
 出力インピーダンス 20Ω 1mA
 電源電圧  DC4.7 ~ 5.5V (最大 8mA)
 精度  フルスケール精度 ±0.25%
 トータルエラー ±1%(±2%最大)
 ゼロオフセットエラー、スパンエラー、ゼロ・スパン温度特性、非直線性、ヒステリシス、非再現性を含む
 配線方法  KPS-BP05LW    コネクタ式
 KPS-BP1KHC    コネクタ式
 KPS-BP3KHC    コネクタ式
 KPS-BP5KHW   ケーブル式
 耐圧 (破壊耐圧)  KPS-BP05LW      5000psi
 KPS-BP1KHC    10000psi
 KPS-BP3KHC    30000psi
 KPS-BP5KHW   30000psi
 温度範囲  -40~125℃
 耐衝撃  50G's ピーク(5mS) , 100G'sピーク(11mS)
 使用材質  接液面 300番台ステンレススチール
 接液面  Haynes214合金
 ハウジング HR426-PTB ポリエステル
 質量  約60g (ケーブル含まず)


参考:圧力 [psi]  = (センサー電圧 - 0.5) / 4 * センサー定格psi

備考:圧力単位の換算フォーム


注意:本製品は試験用計測機器です。恒久的な装着用途として使用しないで下さい。
本製品を安全、緊急停止デバイス、またその故障が直接間接を問わず生命、身体への損害を及ぼす可能性のある用途に使用しないで下さい。
